STAG QBOX BASIC

front1logo_qbox_basic

Q-generation
กลุ่มผลิตภัณฑ์รุ่นล่าสุดที่ปรับปรุงประสิทธิภาพ ลดข้อจำกัดจากรุ่นก่อนหน้า
32-bit Processor
ระบบประมวดผลแบบ 32 บิท เพิ่มความเร็วในการประมวลผล รองรับคุณสมบัติใหม่
5 Year Guarantee
รับประกันตัวสินค้ายาวนานถึง 5 ปี ตอกย้ำความมั่นใจในคุณภาพสินค้า
100% Tested
ชิ้นส่วนต่างๆ ผ่านการทำสอบตามมาตรฐานอุตสาหกรรมรถยนต์

คุณสมบัติผลิตภัณฑ์


ภาพรวม

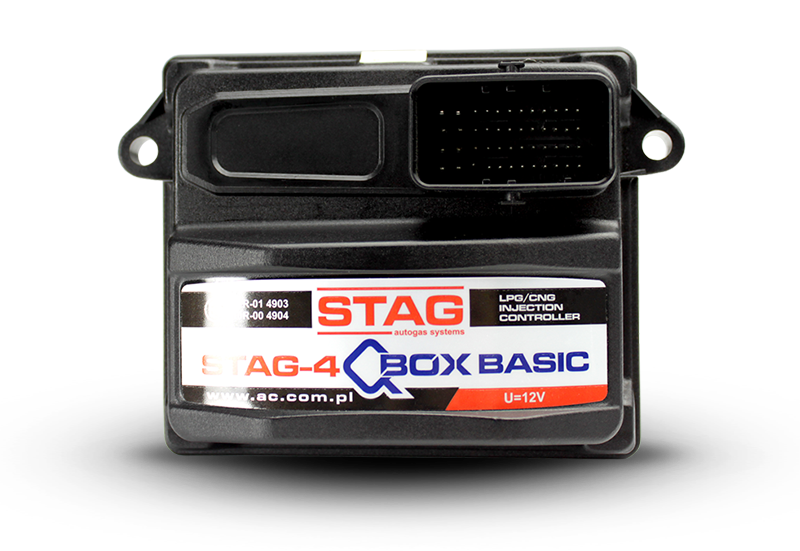

STAG QBOX BASIC กล่องควบคุมและประมวลผลรุ่นแรกของกลุ่ม Q Generation สำหรับรถยนต์ระบบหัวฉีด เครื่องยนต์ 3-4 สูบ

STAG QBOX BASIC กล่องควบคุมและประมวลผลรุ่นใหม่จาก AC Autogas ที่โดดเด่นด้วยดีไซน์อันทันสมัย คัดเลือกวัสดุคุณภาพสูงอย่างพิถีพิถัน มาพร้อมกับเทคโนโลยีใหม่ล่าสุด ด้วยระบบประมวลผล Microprocessor 32-bit ซึ่งประมวลผลเร็วกว่ากล่องรุ่นเดิมถึง 2 เท่า ทำให้สามารถสั่งจ่ายเชื้อเพลิงแก๊สได้อย่างรวดเร็วและแม่นยำสอดคล้องกับทุกรูปแบบการขับขี่ อีกทั้งช่วยเพิ่มอัตราการประหยัดเชื้อเพลิงอีกด้วย

STAG QBOX BASIC  ถูกรออกแบบแผงวงจรในแพลตฟอร์มใหม่ช่วยเพิ่มความสามารถในการประมวลผล เพิ่มฟังก์ชั่นให้ครอบคลุมทุกการใช้งาน ทั้งความสามารถในการปรับเปลี่ยนลำดับการฉีดเชื้อเพลิง รองรับการเชื่อมต่อแบบไร้สาย (Bluetooth) และการคำนวณรอบเครื่องยนต์จากสัญญาณการฉีดน้ำมัน พร้อมทั้งยังถูกออกแบบมาให้รองรับฟังก์ชั่นใหม่ๆ ที่จะมีเพิ่มขึ้นในอนาคตอีกด้วย

STAG QBOX BASIC สำหรับรูปลักษณ์ภายนอกถูกออกแบบมาให้มีขนาดเล็กกะทัดรัด น้ำหนักเบา แต่คงทนแข็งแรง รวมไปถึงรูปร่างที่โค้งมน ทำให้สามารถป้องกันการเสียรูปจากความร้อนภายในห้องเครื่องยนต์ (เช่น การขยายตัวของกล่องจากความร้อน) นอกจากนี้ การออกแบบยังเป็นไปตามมาตรฐาน UNECE  ซึ่งเมื่อเชื่อมต่อกล่องกับปลั๊กสายไฟแล้วจะสามารถกันน้ำและฝุ่นได้ถึงในระดับ IP54

วัสดุด้านนอกของ STAG QBOX BASIC ผลิตจากโพลีคาร์บอเนต (Polycarbonate) คุณภาพสูง ผ่านการทดสอบความทนทานภายใต้สภาวะกดดันสูงในทุกสภาวะ และส่วนฐานของกล่องผลิตจากสแตนเลส ทำให้สามารถทนต่อการขีดข่วน การกระแทก การกัดกร่อน และยังสามารถคงรูปทรงของกล่องได้เป็นอย่างดี

ด้วยการออกแบบและการคัดสรรวัสดุอย่างพิถีพิถันนี้ ทำให้ STAG QBOX BASIC สามารถติดตั้งได้ง่าย รวดเร็ว และปลอดภัย สามารถติดตั้งได้ทั้งในห้องโดยสารและห้องเครื่องยนต์



จุดเด่น

ส่วนอุปกรณ์

  • การออกแบบแผงวงจรแพลตฟอร์มใหม่ พร้อมชิพการประมวลผลแบบ 32 บิต ซึ่งเทียบเท่ากับความเร็วในการประมวลของกล่อง ECU รถยนต์ในปัจจุบัน
  • ตัวกล่องขนาดกะทัดรัดและน้ำหนักเบา และข้อต่อสายไฟแบบตรง ทำให้สามารถติดตั้งได้ง่ายและรวดเร็วยิ่งขึ้น
  • ชุดสายไฟที่สามารถเชื่อมต่อสัญญาณได้อย่างลงตัวในทุกตำแหน่ง
  • ทุกชิ้นส่วนของผลิตภัณฑ์ผ่านการทดสอบตามมาตรฐานชิ้นส่วนยานยนต์ของยุโรป
  • สามารถทำงานได้อย่างเต็มประสิทธิภาพที่ช่วงอุณหภูมิ -40 °C ถึง 125 °C
  • รองรับการเชื่อมต่อแบบบลูทูธ
  • รองรับการใช้งานกับสวิตช์ AC รุ่น LED-300 และ LED-300/401B

โปรแกรมปรับจูน AC STAG

  • พัฒนาความสามารถในการจดจำและการบันทึกข้อมูลการขับขี่แบบต่างๆ เพื่อเพิ่มประสิทธิภาพในการควบคุมและประมวลผลที่ดียิ่งขึ้น
  • พัฒนาตารางการปรับจูนแบบสามมิติ (3D Calibration Graph) พร้อมตารางเสริมแบบ K-Map ทำให้ปรับจูนได้ละเอียดยิ่งขึ้น
  • ฟังก์ชั่นพิเศษ สามารถตรวจสอบการทำงานที่ผิดปกติของอุปกรณ์ที่ติดตั้งอยู่ และบันทึกข้อผิดพลาดของระบบแก๊สและเครื่องยนต์ (Fault Management) พร้อมแนะนำวิธีตรวจสอบและแก้ไขปัญหา เช่น แรงดันไฟในแบตเตอรี่ต่ำ เป็นต้น
  • ฟังก์ชั่นชดเชยการจ่ายเชื้อเพลิงแก๊สตามการเปลี่ยนแปลงของอุณหภูมิ (Gas Temperature Correction Function) และฟังก์ชั่นชดเชยการจ่ายเชื้อเพลิงแก๊สตามการเปลี่ยนแปลงแรงดันแก๊ส (Gas Pressure Correction Function) ให้การจ่ายเชื้อเพลิงของระบบแก๊สมีความเสถียรสูง
  • ฟังก์ชั่นการสั่งจ่ายน้ำมันเชื้อเพลิง (Additive Fuel Function) สามารถสั่งจ่ายน้ำมันร่วมด้วย เพื่อรักษาสมรรถนะในการขับขี่ เช่น ในรถที่มีแรงม้าสูง หรือ รถที่ปัญหาบ่าวาล์วอ่อน เป็นต้น โดยอ้างอิงจากตารางการประมวลผลแบบสามมิติ
  • เพิ่มตัวเลือกในการจัดลำดับการฉีดของหัวฉีดแก๊ส ซึ่งสามารถแก้ปัญหารถยนต์เบื้องต้นได้ เช่น ในกรณีเครื่องยนต์สะดุด เป็นต้น
  • สามารถอ่านค่าความเร็วรอบจากสัญญาณการฉีดของน้ำมันเชื้อเพลิงโดยไม่จำเป็นต้องต่อสายวัดรอบเพิ่ม



ข้อมูลคุณสมบัติ

HOUSING DURABILITY
In accordance with the design assumptions, the housing of the controller is a thin-wall model owing to the low unit
weight requirement. Materials used for the housing guarantee optimal impact resistance while retaining this low weight. Both, the materials and shape of the housing, guarantee optimal functional properties for the controller with respect to thermal loads present in the engine compartment. Although the housing appears delicate, it is able to protect the electronic module against moisture and impact loads within the temperature range of -20°C - 120°C. In normal operating conditions, the housing is not exposed to permanent deformation, but only vibrations caused by the driving system and random impacts from gravel (sand, stones) on the roadway.

DURABILITY / RESISTANCE TO SCRATCHING
Under normal operating conditions, the housing is not exposed to continuous scratching with pens or sharp objects.
Scratches may affect the appearance, but they do not reduce housing parameters. Scratched plastic covers or stainless steel base plates are still resistant to corrosion.

SEALING
The controller housing has been designed to ensure unit tightness in accordance with the requirements of the
applicable articles and UNECE regulations. Housing ingress protection is rated IP54 with the wiring connector plugged in. The housing is sealed only with the wiring connected (in normal operating conditions the connector is plugged in constantly). The curved shape of the housing is intended to compensate for deformations of housing elements in varying temperature conditions inside the engine compartment (thermal expansion of the housing).

VISUAL QUALITIES
The high-quality materials, the unique and innovative shape of the housing and the quality of the manufacturing process allow retention of the high aesthetic qualities of the unit. The housing cover is made of modern high-quality plastic with improved impact resistance and strength at a wide range of temperatures. The stainless steel base plate emphasizes the unique character of the housing.
